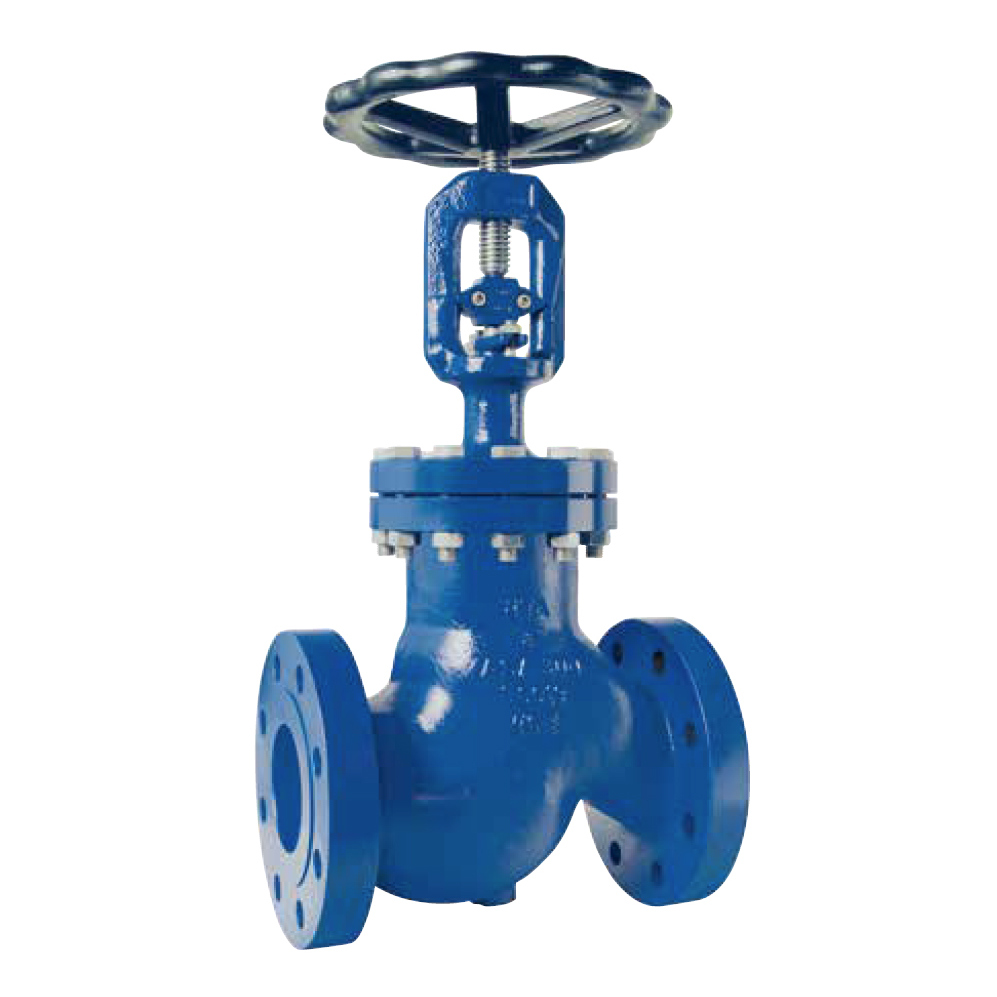

W.T.A. 11.3

Valvola a disco con tenuta a soffietto metallico con indicatore di apertura



DESCRIZIONE:

Valvola a disco con tenuta a soffietto metallico con indicatore di apertura/chiusura.
Estremità flangiate o a saldare di testa.
Otturatore girevole a disco con profilo conico.
Stelo in due pezzi con parte superiore filettata e dispositivo antitorsione del soffietto.
Indicatore di posizione di apertura.
Soffietto multiparete in Acciaio Inox completamente saldato, progettato per 10.000 cicli garantito contro la torsione e con dispositivo anti vibrazione.
Controtenuta metallica con limitatore di apertura.
Premistoppa di sicurezza realizzato con anelli di grafite pura o su richiesta in PTFE.
Guarnizione della flangia superiore Cam-profile in Acciaio Inox rivestita in Grafite pura montata su accoppiamento con doppia incameratura.
Progettate in accordo con le Leggi Federali di Protezione sulle emissioni.

DATI TECNICI:

  • Dimensioni: da DN15 a DN400
  • Corpo: A flusso avviato, a flusso libero o ad angolo retto
  • Temperature: Acciaio al Carbonio da -10 °C a 400 °C, Acciaio Inox da -200 °C a 400 °C
  • Pressioni: PN40/PN160, ANSI150/ANSI2500
  • Materiali del corpo: Acciaio al Carbonio, Acciaio Inox, materiali speciali su richiesta
  • Otturatore: Acciaio al Cromo 1.402 o su richiesta Acciaio Inox 1.4571 con indurimento superficiale in Stellite 6
  • Sede di tenuta: Acciaio Inox 1.4370 o su richiesta con indurimento superficiale in Stellite 21
  • Applicazioni: Per fluidi con caratteristiche di infiammabilità, tossicità, volatili e con pericolo di esplosione, dove si vogliono prevenire possibili emissioni nell’atmosfera.
