Compensatori di dilatazione in PTFE



DESCRIZIONE:

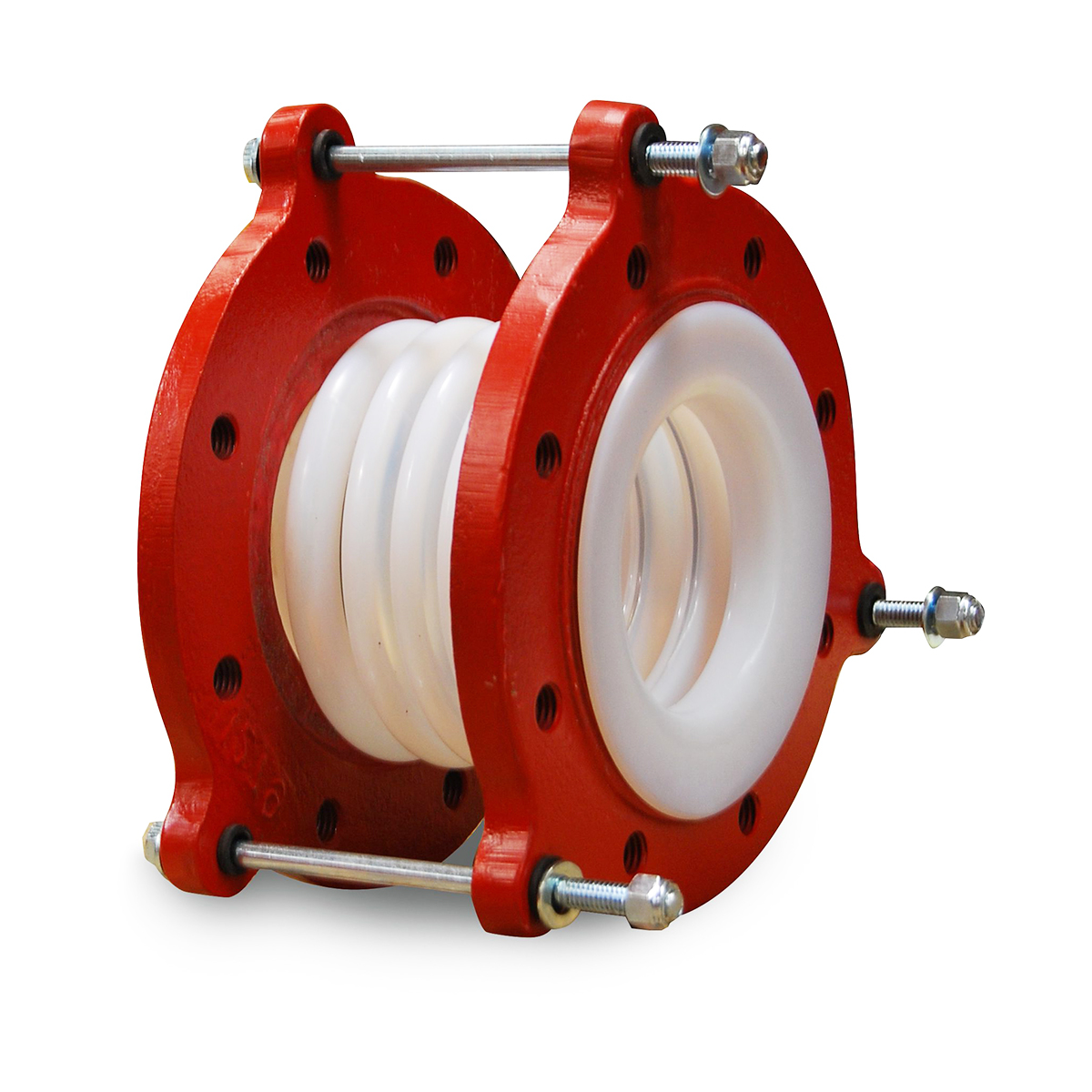

Compensatori di dilatazione con soffietto in PTFE a onde multiple e flange metalliche.
Realizzati in PTFE bianco vergine per impieghi corrosivi o alimentari e in PTFE nero conduttivo per impieghi particolari dove è richiesta la conducibilità dielettrica. Il soffietto in PTFE può avere da 2 a 10 onde in funzione delle condizioni di esercizio, della compensazione assiale richiesta e delle necessità del cliente.
Tra le flange sono installati dei limitatori di sicurezza che contengono eccessivi allungamenti/compressioni del soffietto.
Sono inoltre previsti esternamente per ogni onda degli anelli in Acciaio Inox per una maggiore resistenza agli sbalzi di pressione.

DATI TECNICI:

  • Soffietto: PTFE bianco vergine / PTFE nero conduttivo
  • Dimensioni: da DN25 a DN1050
  • Flange: Acciaio al Carbonio con verniciatura per alta temperatura / Acciaio Inox
  • Foratura flange: DIN  PN6, PN10 o PN16 con filettatura metrica BSP oppure ANSI150 o ANSI300 con filettatura in pollici UNC
  • Temperature: Masssimo 200°C
  • Pressioni: massimo 16 bar secondo diagramma
  • Adatti per impiego su vuoto medio ed alto vuoto fino a 100°C
